Vol.80:一目瞭然!メモリをきれいに合わせる方法(山積みグラフ編)

前回は、思い通りに印刷する方法をご紹介しました。
その中の上級者へのご案内として、リソースと山積みグラフのみを印刷する方法をお伝えしております。
今回はその「山積みグラフについての小技」をご紹介したいと思います!

過負荷状態の錯覚!?

突然ですが、ここで問題です!

◆問題◆

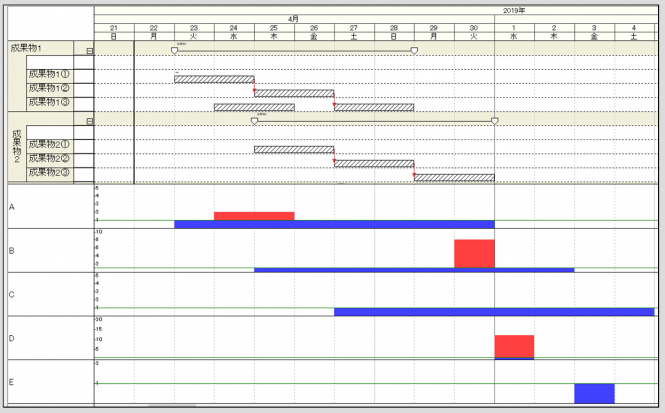

次の画像で、一番過負荷状態(赤い部分)が大きい日があるのはどのリソースでしょうか。

①リソースA(4/24 or 4/25)
②リソースB(4/30)
③リソースD(5/1)

正解は…②リソースBの4/30!

…ではありません!

正解は、「③リソースDの5/1」です。

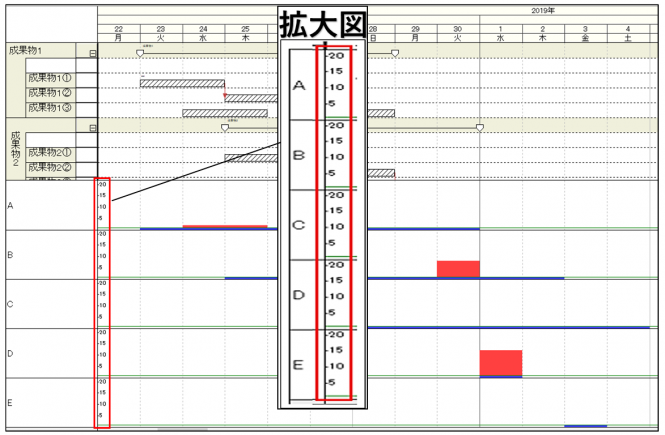

山積みブラフの画像に騙された人、騙されそうになった人、下記の画像をよくご覧ください。




お気づきでしょうか。それぞれのリソースでメモリが違うのです。
先程の問題において、それぞれの供給資源量は①リソースA(4/24or4/25)では2、②リソースB(4/30)では8、③リソースD(5/1)では12となっております。
このように、山積みグラフの図だけ見ると、以下のような錯覚が起こっていることがわかります。

  • リソースBとリソースDにおいて
    →リソースDの方が過負荷状態が大きいにも関わらず、リソースBのグラフの方が高さがある。
  • リソースDもリソースEにおいて
    →山積みグラフのメモリが大きく違うのにも関わらず、グラフだけをみると高さが変わらないように見える。

そのため、工程’sのユーザー様より、
・資源量のメモリがバラバラであるため、非常に見づらい!
・供給資源量の少ないリソースは大きく映り、供給資源量の多いリソースは小さく映ると錯覚を起こす!

というお問い合わせがございました。

ミスを無くす目的からも、今回は供給資源量のメモリを揃える方法をお伝えします!

山積みグラフの供給資源量のメモリを揃えたい!

工程’sでは、それぞれのリソースの供給資源量に自動的に合わせる仕様です。
供給資源量のメモリを揃える方法は、「期間外にダミーを積む」ことで可能となります!
※現在のデータや実績などに影響がある可能性があるため、必ず期間外での設定を守ってください。

<操作方法>

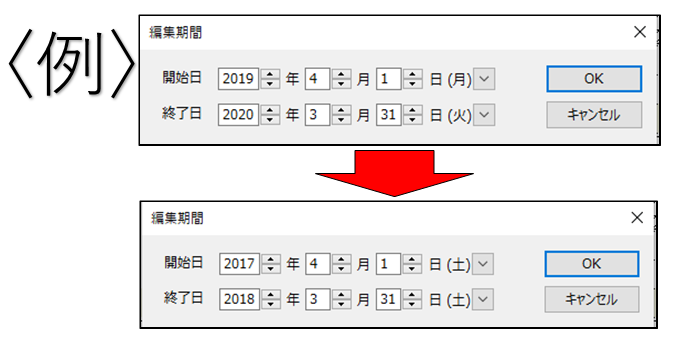

  1. ツールメニュー[編集]→[編集期間設定]にて、現在の工程編集期間外を設定する。
  2. ウィンドウにて「編集期間外になるバーがあります」と表示されるため、[はい]を選択。
  3. ウィンドウにて「編集期間外になる供給資源量があります。続けますか。」と表示されるため、[はい]を選択。
  4. 下記パターンのどれかを実行する。
    ダミー作業を作成する(リソースが少ない場合)
    供給資源量のダミーを作成する(リソースが多い場合)
    (工程’s10以降の方向け簡単操作方法)
  5. ツールメニュー[編集]→[編集期間設定]にて、元の期間に合わせる。
  6. ウィンドウにて「編集期間外になる供給資源量があります。続けますか。」を表示されるため、[はい]を選択。

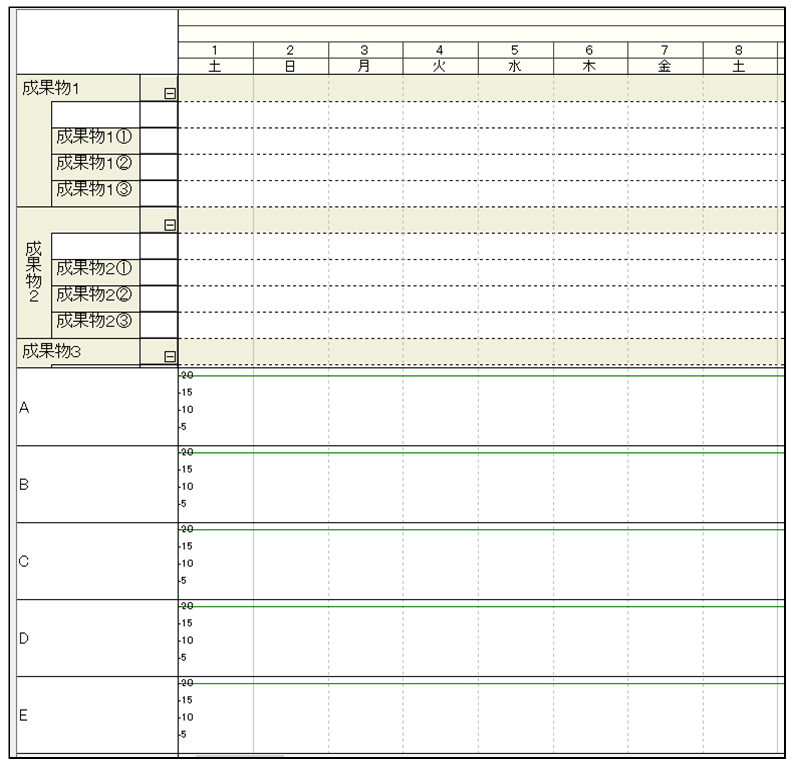

  7. メモリは全部一致したまま、元々の供給資源量の設定は維持された山積みグラフができる。



ダミー作業バーを作成する方法

ダミー作業に必要資源量を入力し、リソース全てに同じ数字を入れてることでメモリを揃える方法です。
<操作方法>

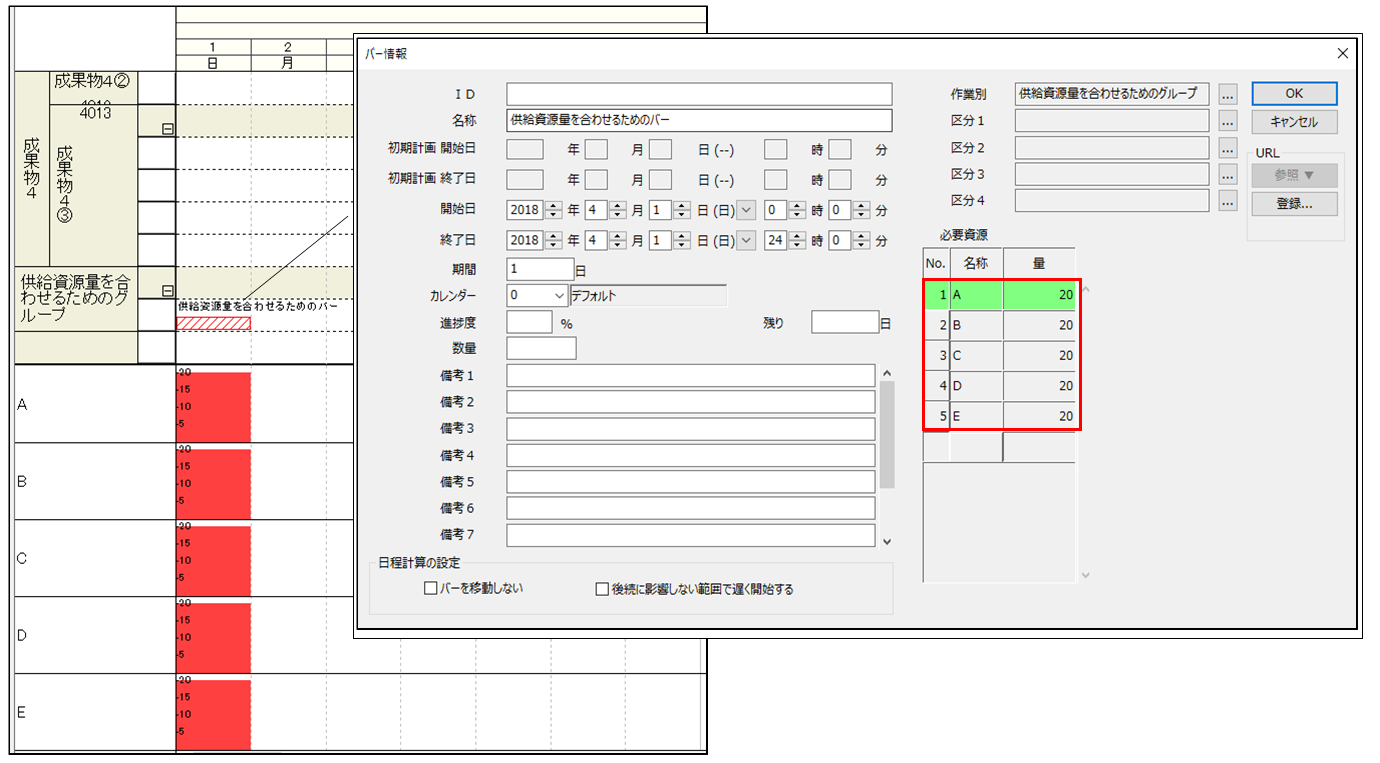

①作業バーを作成する。
②作業バーのプロパティ(ダブルクリック)にて、[必要資源]でリソースを選択し、供給資源量の設定を行う。

ダミー供給資源量を設定する方法

リソース全てにダミーの供給資源量を設定することで、メモリを揃える方法です。
<設定方法>

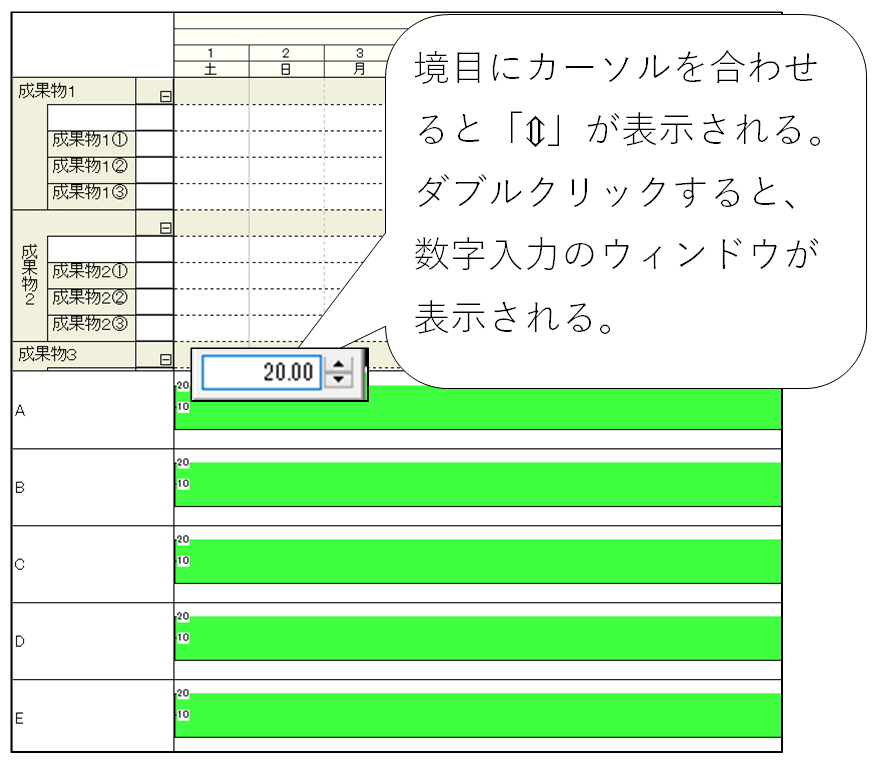

①山積みグラフで右クリックをし「供給資源量表示へ切り替える」を選択する。
②供給資源量の設定を行う。


③山積みグラフで右クリックし、「山積みグラフ表示へ切り替える」を選択する。
※下図は山積みグラフ表示へ切り替えた後の画像です。

工程’s10以降のバージョンをご利用の方向けの方法

ツールの「供給資源量一括設定」を利用すると、リソースが多くても簡単に設定することができます。
<設定方法>
①ツールメニュー[ツール]→[供給資源量一括設定]を選択する。
②ウィンドウにて、[すべての資源の供給量に  を設定します]にて、供給資源量の設定を行う。

いかがでしょうか。
